Κοπτικό Βινυλίου (Plotter Κοπής)

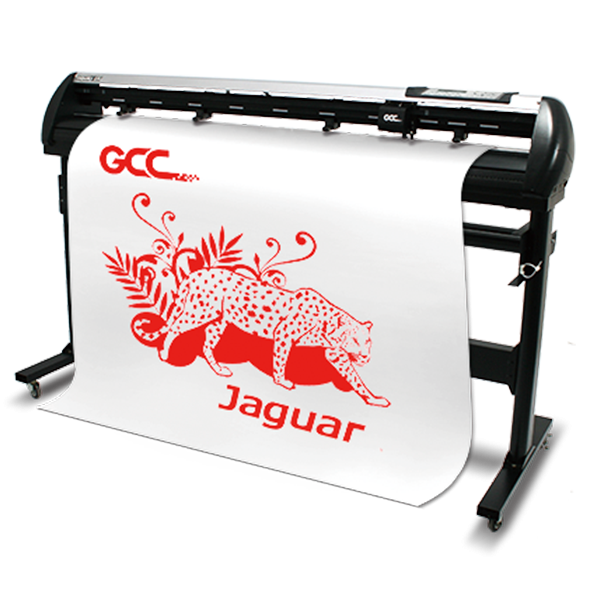

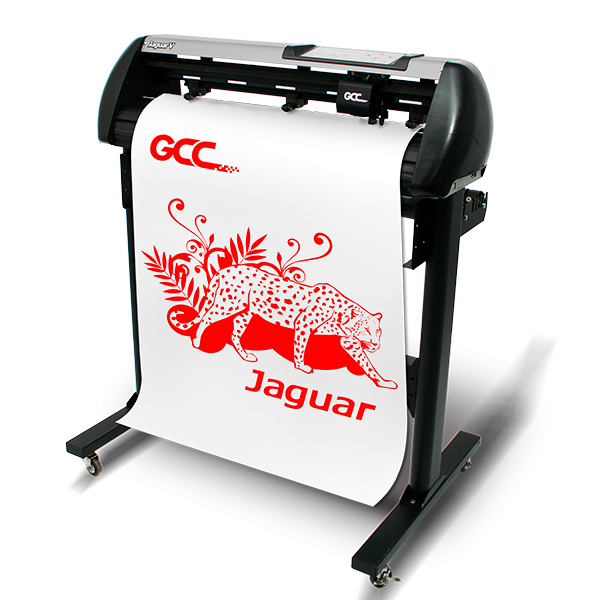

Jaguar V
Η σειρά κοπτικών Jaguar V περιλαμβάνει τα μοντέλα Jaguar V (J5-61, J5-101, J5-160 και J5-132) καθώς και τα μοντέλα Jaguar V LX (J5-61LX, J5-101LX, J5-132LX, J5-160LX και J5-183LX).
Jaguar V
Με χαρακτηριστικά που ανταποκρίνονται στις απαιτήσεις των σημερινών επαγγελματιών, η σειρά Jaguar V αντιπροσωπεύει την κορυφή της τεχνολογίας στα κοπτικά plotter
Χαρακτηριστικά Jaguar V

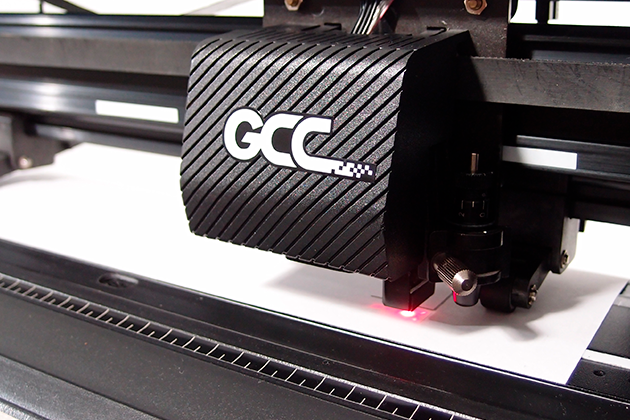

Βελτιωμένο Σύστημα Περιμετρικής Κοπής AAS II

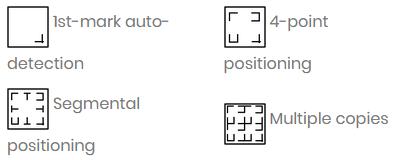

Η σειρά Jaguar V διαθέτει ως στάνταρ εξοπλισμό το Αυτόματο Σύστημα Ευθυγράμμισης (AAS II) για να εγγυάται ακριβή περιμετρική κοπή, εντοπίζοντας αυτόματα τα σημεία σύμπτωσης (registration marks) σε ψηφιακά εκτυπώσεις. Οι λειτουργίες περιλαμβάνουν:

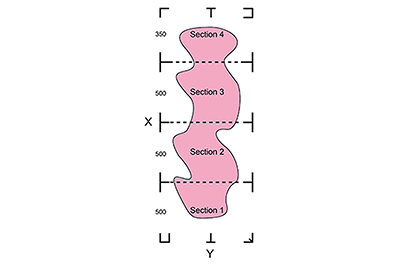

Τμηματική Κοπή
Η τμηματική κοπή χωρίζει τα δεδομένα ενός μεγάλου σχεδίου σε επιμέρους τμηματικές εργασίες εξόδου, εξασφαλίζοντας υψηλότερη ποιότητα κοπής και αυξημένη ακρίβεια. Η σειρά GCC Jaguar V σαρώνει τα σημεία σύμπτωσης του Τμήματος 1 και κόβει τα δεδομένα του Τμήματος 1, στη συνέχεια σαρώνει τα σημεία σύμπτωσης του Τμήματος 2 και κόβει τα δεδομένα του Τμήματος 2, και ούτε καθεξής.
Η τμηματική κοπή χωρίζει τα δεδομένα ενός μεγάλου σχεδίου σε μικρότερα τμήματα, εξασφαλίζοντας υψηλότερη ποιότητα και μεγαλύτερη ακρίβεια κοπής. Η σειρά GCC Jaguar V σαρώνει τα σημεία σύμπτωσης του 1ου τμήματος και εκτελεί την κοπή του, στη συνέχεια σαρώνει τα σημεία του 2ου τμήματος και κόβει το αντίστοιχο κομμάτι, και ούτω καθεξής.

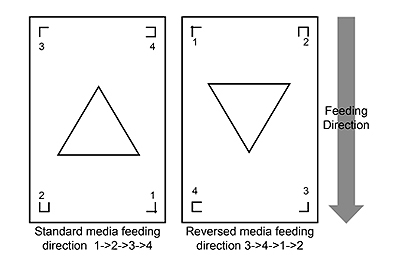

Αυτόματη Περιστροφή
Νέα σημάδια σύμπτωσης έχουν σχεδιαστεί για να εντοπίζουν την κατεύθυνση τροφοδοσίας του υλικού. Το Jaguar V αναγνωρίζει αυτά τα μοναδικά σημάδια, ξεχωρίζει την κατεύθυνση εισαγωγής του υλικού και περιστρέφει αυτόματα το σχέδιο κοπής. Έτσι, δεν χρειάζεται να περιστρέψετε το υλικό μόνοι σας

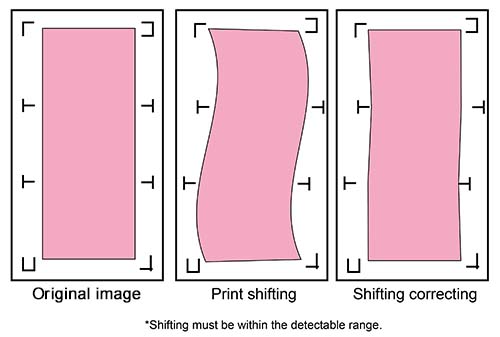

Tμηματική Τοποθέτηση
Η σειρά Jaguar V διαθέτει τη λειτουργία Τμηματικής Τοποθέτησης, η οποία μπορεί να διορθώσει μια παραμορφωμένη/στραβή εκτύπωση. Η τυπωμένη εικόνα ενδέχεται να είναι στραβή λόγω μετατόπισης κατά την εκτύπωση. Η λειτουργία αυτή σαρώνει τα σημεία σύμπτωσης ένα προς ένα αυτόματα ώστε να διορθώσει τη μετατόπιση.

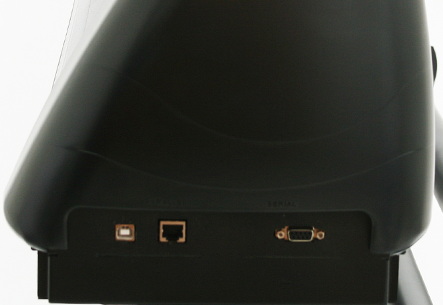

Τρείς Θύρες Σύνδεσης
Η σειρά Jaguar V διαθέτει τρείς διαφορετικές θύρες: USB, Σειριακή και Ethernet. Η θύρα USB παρέχει ταχύτερη και πιο εύκολη μεταφορά δεδομένων, ενώ η Ethernet επιτρέπει τη λειτουργία πολλών κοπτικών Jaguar V από έναν υπολογιστή, καθώς και τη λειτουργία ενός κοπτικού jaguar από πολλούς υπολογιστές. Αυτή η ευελιξία προσφέρει στους επαγγελματίες εξαιρετικές επιλογές μεταφοράς δεδομένων.

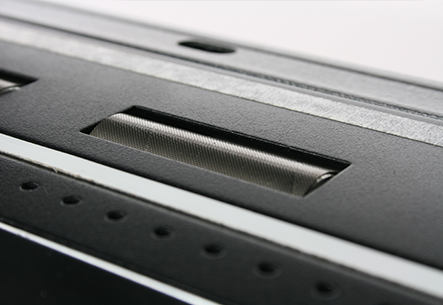

Αποτελεσματική Παραγωγικότητα
Με ταχύτητα κοπής έως και 60 ίντσες ανά δευτερόλεπτο, η παραγωγικότητα της σειράς Jaguar V απλά ξεπερνά τον ανταγωνισμό.

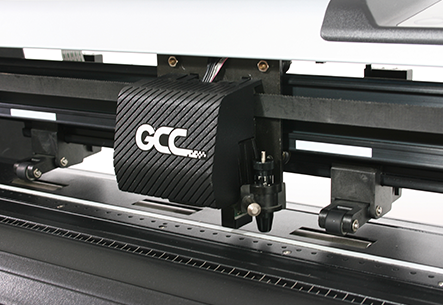

Εγγυημένη Ευθυγράμμιση Υλικού έως 10m
Ο άξονας και ο μηχανισμός ακριβείας του Jagur V εξασφαλίζουν σταθερό κράτημα και άψογη ευθυγράμμιση του υλικού χωρίς αποκλίσεις, ακόμα και σε μεγάλες κοπές μήκους 10 μέτρων.

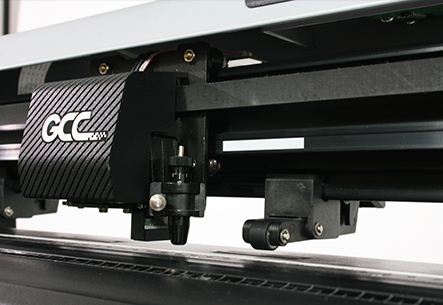

Καινοτόμος Tangential Λειτουργία

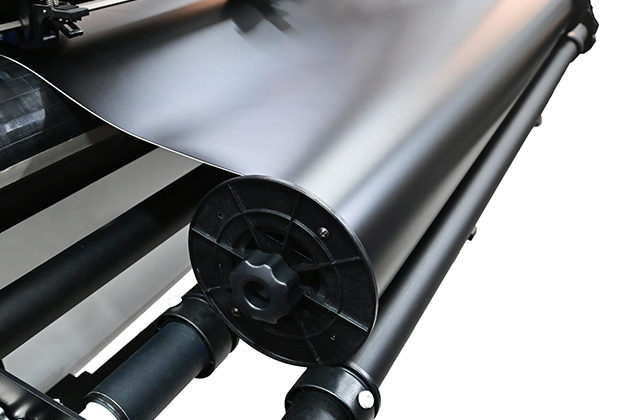

Σύστημα Υποστήριξης Υλικού
Το σύστημα υποστήριξης υλικού είναι πλήρως ρυθμιζόμενο. Επιλύει προβλήματα ολίσθησης και ευθυγράμμισης, εξασφαλίζοντας καλύτερη σταθερότητα κατά την κοπή.

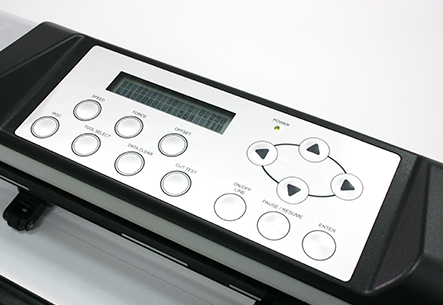

Εύχρηστος Πίνακας Ελέγχου
Ο εύχρηστος πίνακας ελέγχου μπορεί να απλοποιήσει σημαντικά τις εργασίες. Παρέχει διάφορες ρυθμίσεις λειτουργιών για την κάλυψη των αναγκών του χρήστη.

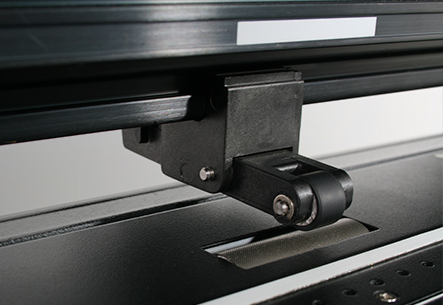

Επιλεκτική Τοποθέτηση Pinch Rollers
Κάθε pinch roller μπορεί να ρυθμιστεί ανεξάρτητα στην κατάλληλη θέση, ώστε να βελτιστοποιείται η αποτελεσματικότητά του.
Αποτελεσματική Ροή Εργασίας για Ντύσιμο Οχημάτων
Το εξειδικευμένο GCC Jaguar V (PPF) είναι το πιο οικονομικό και υψηλής απόδοσης κοπτικό βινυλίου για βελτιστοποιημένη ροή εργασιών ντυσίματος οχημάτων. Με την υποστήριξη λογισμικού κοπής τρίτων κατασκευαστών που περιλαμβάνει βιβλιοθήκες πατρόν για αντηλιακές μεμβράνες τζαμιών και μεμβράνες προστασίας χρώματος (PPF), το GCC Jaguar V (PPF) μπορεί να κόψει με ακρίβεια τα πατρόν οχημάτων, κάνοντας τη διαδικασία ταχύτερη και ευκολότερη.

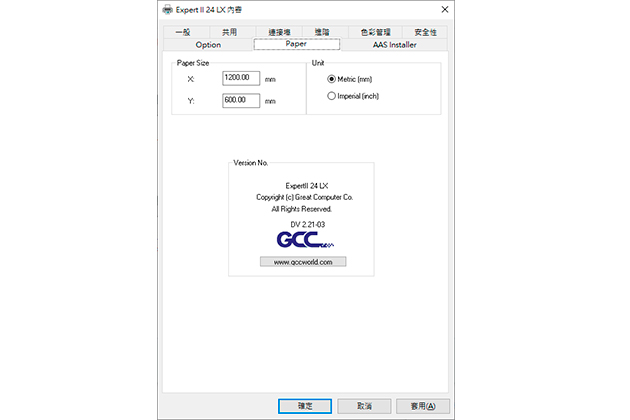

GCC One-Click Windows Driver
Τα κοπτικά plotter της GCC περιλαμβάνουν Windows driver ενός κλικ, o οποίος επιτρέπει στους επαγγελματίες να επεξεργάζονται εικόνες στο CorelDRAW ή στο Adobe Illustrator και να τις στέλνουν απευθείας για κοπή.
Video Jaguar V
Cutter R2R Demonstration
Window Tint Application Demonstration
Cutter Vinyl Cutters Procut Overview
Instruction of Stand and Media Basket Installation
Jaguar V Installation and Operation
Enhanced AAS II Introduction
Vinyl Cutter Blade Specification
Greatcut Installation and Operation
Τεχνικά Χαρακτηριστικά
| Jaguar V Series | J5-61 | J5-101 | J5-132 | J5-163 | ||
|---|---|---|---|---|---|---|
| J5-61LX | J5-101LX | J5-132LX | J5-163LX | J5-183LX | ||
| Operational Method | Roller-Type | |||||
| Max. Cutting Width | 610 mm (24 in.) | 1016mm (40 in.) | 1320mm (52 in.) | 1627 mm (64 in.) | 1830mm (72 in.) | |
| Max. Media Loading Width | 770mm (30.3 in.) | 1270mm (50 in.) | 1594mm (62.7 in.) | 1782mm (70.2 in.) | 1990mm(78.3 in.) | |
| Min. Media Loading Width | 50 mm (1.97 in.) | |||||
| Number of Pinch Rollers | 3 | 4 | 6 | |||
| Acceptable Material Thickness | 0.8 mm (0.03 in.) | |||||
| Driver | DC Servo Control | |||||
| Max. Cutting Force | 600g | |||||
| Max. Cutting Speed | 1530 mm/sec (60 ips) (at 45° direction) | |||||
| Acceleration | 4.2 G (gravity) | |||||
| Offset | 0~1.0 mm (with an increase of 0.025mm) | |||||
| Memory Buffer | 32 MB /16 MB (when using AAS) | |||||
| Interfaces | USB 2.0 (Full Speed) and Serial (RS-232), and Ethernet | |||||
| Type of Command | HP-GL, HP-GL/2 | |||||
| Mechanical Resolution | 0.006 mm | |||||
| Software Resolution | 0.025 mm | |||||
| Distance Accuracy | ±0.254 mm or ±0.1% of move, whichever is greater | |||||
| Repeatability | ±0.1 mm | |||||
| Automatic-Aligning System | Available on Jaguar V LX models, including Segmental Positioning and Auto Rotation functions | |||||
| Auto Rotation | Available on Jaguar V LX models | |||||
| Section Cutting | Yes | |||||
| Curve & Arc Smoothing | Yes | |||||
| Configurable Origin | Yes | |||||
| Test Cut Capability | Yes | |||||
| Tangential Mode | Yes | |||||
| Over Cut | Yes | |||||
| Repeat | Yes | |||||
| Copy | Yes | |||||
| Control Panel | LCD (20 digits x 2 lines), 14 Keys, 1 Power LED | |||||
| Diameter of Blade | 2.5 mm | |||||
| Stand | Optional | Standard | ||||
| Media Basket | Optional | |||||
| Power Supply | 100~240 VAC 50 / 60 Hz (auto switching) | |||||
| Power Consumption | Max. 250 W | |||||
| Dimension | (H x W x D) mm | 412 * 950 * 486 | 1096 * 1450 * 651 | 1111 * 1774 * 651 | 1127 * 1962 * 756 | 1127 * 2170 * 756 |
| (H x W x D) in | 16.2 * 37.4 * 19.1 | 43.1 * 57 * 25.6 | 43.7 * 69.8 * 25.6 | 44.4 *77.2 * 29.8 | 44.4 * 85.4 * 29.8 | |
| Net Weight | 18 kg/ 39.6 lb | 41.5 kg/ 91.4 lb | 50 kg/ 110.2 lb | 69 kg/ 152.119 lb | 88 kg/ 194.0068 lb | |
| Operation Environment | Temperature | 15° C~30° C / 60°F~86° F | ||||
| Humidity | 25% ~ 75% | |||||
| ||||||
